概述

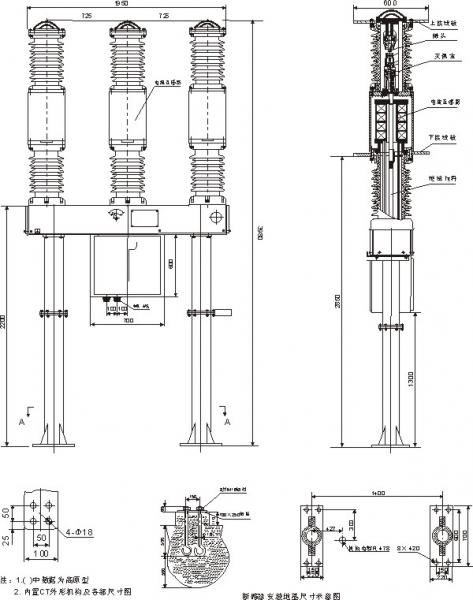

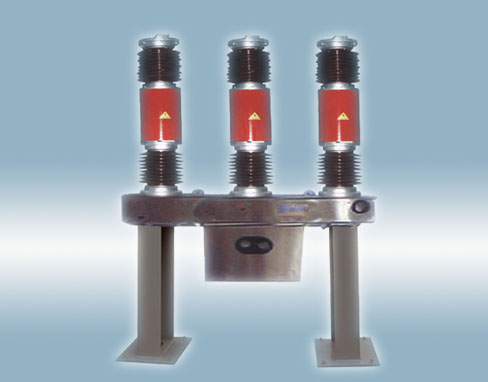

LW38-40.5(G)-CJ高架型瓷柱式戶外交流高壓六氟化硫斷路器(以下簡稱斷路器)是一種以SF6氣體為滅弧和絕緣介質的戶外安裝、三相、交流40.5kv級高壓輸變電系統的控制和保護設備。可用來分、合額定電流和故障電流，投、切電容組、轉換線路，尤其適合頻繁操作，也可作為聯絡斷路器使用。本斷路器符合IEC《高壓交流斷路器》和GB1984《高壓交流斷路器》的要求。
使用環境條件
環境溫度：最高溫度+40℃；最低溫度-30℃。
相對濕度：日平均相對濕度≤90%；月平均相對濕度≤95%。
海拔：正常使用條件海拔不超過1000m(簡稱平原型)；特殊使用條件海拔不超過3000m(簡稱高原型)；
風速不超過34m/s (相應于圓柱表面上的700Pa)；
地震烈度不超過8 度(水平加速度0.25g，垂直加速度0.125g)；
空氣污穢程度：Ⅳ級；最小公稱爬電比距：31mm/kV。
主要技術參數
主要技術參數見表1
| 序號 | 項目 | 單位 | 參數 | |||
| 1 | 額定電壓 | KV | 40.5 | |||
| 2 | 額定絕緣水平** | 雷電沖擊耐壓(峰值) | 185/215* | |||
| 工頻耐壓1min(有效值) | 95/119* | |||||
| 3 | 額定電流 | A | 1600 | 3150 | ||
| 4 | 額定電容器組開斷電流 | 400 | ||||
| 5 | 額定頻率 | Hz | 50 | |||
| 6 | 額定短路開斷電流 | KA | 25 | 31.5 | ||
| 7 | 額定峰值耐受電流 | 63 | 80 | |||
| 8 | 額定短時耐受電流 | 25 | 31.5 | |||
| 9 | 額定失步開斷電流 | 6.3 | 7.9 | |||
| 10 | 額定短路關合電流 | 63 | 80 | |||
| 11 | 額定短路開斷電流開斷次數 | 次 | 25 | 20 | ||
| 12 | 機械壽命 | 5000 | ||||
| 13 | 額定操作順序 | O-0.3s-CO-180s-CO | ||||
| 14 | 分閘時間(額定操作電壓時) | s | ≤0.06 | |||
| 15 | 合閘時間(額定操作電壓時) | ≤0.1 | ||||
| 16 | 額定短路持續時間 | 4 | ||||
| 17 | 金屬短接時間 | ≥0.12 | ||||
| 18 | 全開斷時間 | ≤0.078 | ||||
| 19 | 六氟化硫氣體額定壓力(20℃時表壓) | Mpa | 0.45 | |||
| 20 | 六氟化硫氣體補氣壓力(20℃時表壓) | 0.42 | ||||
| 21 | 六氟化硫氣體閉鎖壓力(20℃時表壓) | 0.4 | ||||
| 22 | 漏氣率 | %/年 | ≤1 | |||
| 23 | 六氟化硫氣體水份含量(20℃時表壓) | ppm(V/V) | 交接驗收值≤150 | |||
| 24 | 運行值≤300 | |||||
| 25 | 重量 | 斷路器本體 | 帶CT | kg | 1000 | |
| 不帶CT | 800 | |||||
| 六氟化硫氣體 | 5 | |||||
|
當產品為高原型產品時，是指在海拔3000m的額定絕緣水平值
|
||||||
