LW35-126戶外自能式高壓六氟化硫斷路器適用于交流50Hz、126kV的電力系統中，是電力系統的控制和保護設備，也可以作為聯絡斷路器使用。
斷路器符合GB1984-2003《高壓交流斷路器》和IEC62271-100-2001《高壓交流斷路器》及QJ/RG.30.03.54-1999《LW36-126自能式斷路器技術條件》的要求。斷路器以SF6氣體為絕緣和滅弧介質，采用自能式滅弧原理，配用新型彈簧操動機構，具有開斷能力強，操作功小，可靠性高的特點。

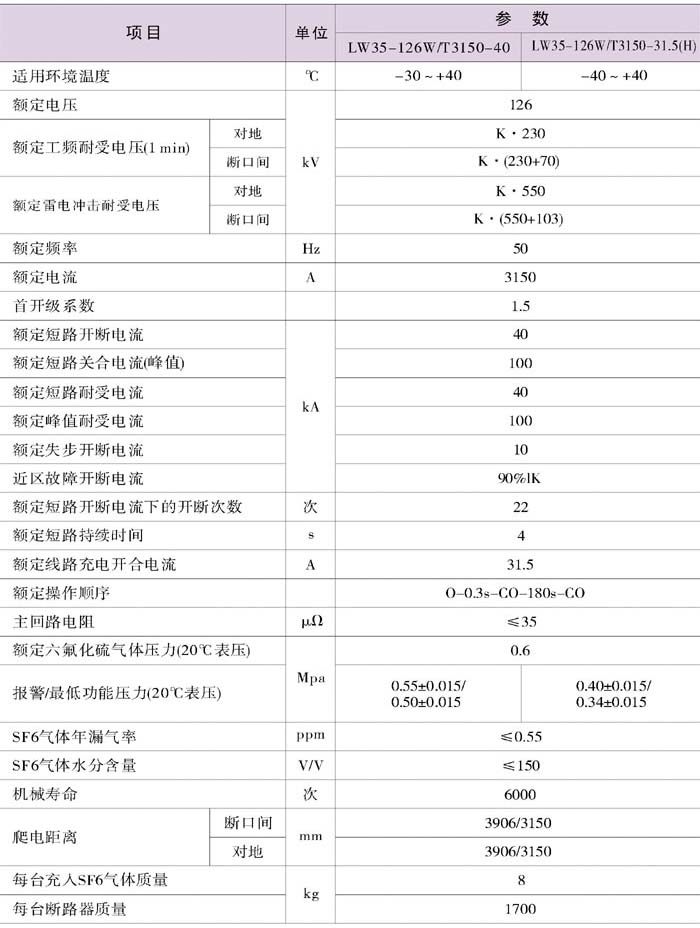

主要技術參數
外形及安裝尺寸
地基的安裝
使用環境條件
正常使用環境條件符合GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》的規定，即：
a.周?chē)h(huán)境溫度：-40oC ～+40oC；
b.海拔高度：不超過3000m；
c.風速：不大于34m/s；
d.日溫差：不大于25oC；
e.日照強度：不大于0.1w/cm2；
f.月平均相對濕度：不大于90%；
g.地震加速度：水平不大于0.2g，垂直不大于0.1g；
h.覆冰厚度：不大于10mm；
i.空氣污穢程度：不超過GB5582中的Ⅳ級；
j.安裝場合：戶外。
如果用戶有特殊使用環境條件要求，可與制造商另行協商。
產品結構特點

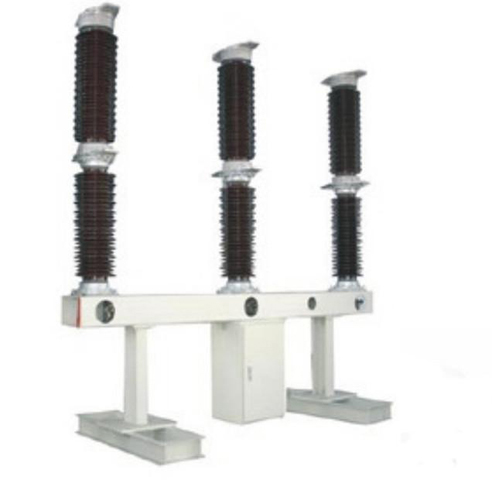

斷路器采用三相瓷瓶支柱式結構，為戶外設計，三相配用一個SRCT36-C彈簧操動機構，居中布置，三相連動，故外觀新穎精致。斷路器以SF6氣體作為絕緣和滅弧介質，運行時斷路器三極SF6氣體應連通，并采用指針式密度繼電器對其壓力和密度進行監控。由于采用自能式滅弧原理，且在斷路器運動系統中進行了優化設計，故有效的提高了機械效率.
