一、產品型號：
ZW43-12/630-12.5
ZW43-12/630-20 ZW43-12/1250-25 ZW43-12/T630-12.5 ZW43-12/T630-20
ZW43-12/T1250-25 ZW43-12G/630-12. ZW43-12G/630-20 ZW43-12G/1250-25

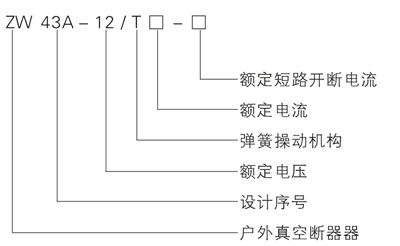

二、型號及含義：

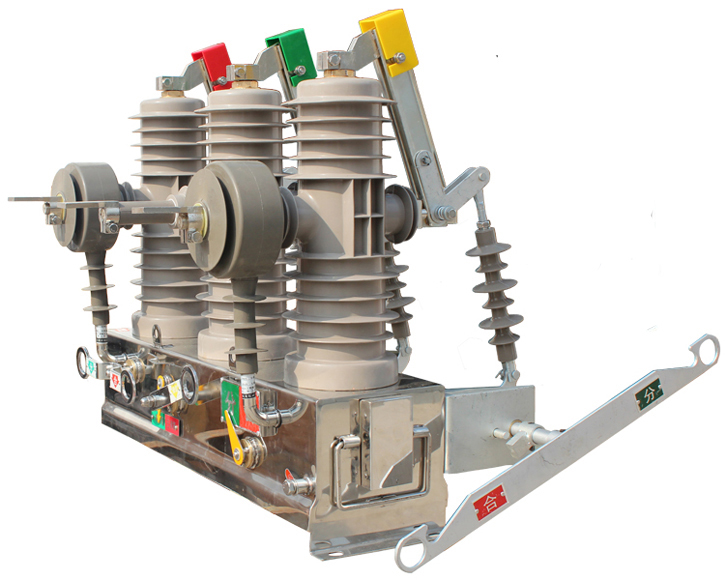

ZW43-12柱上真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。ZW43-12柱上真空斷路器（以下簡稱斷路器），是額定電壓24KV、50HZ交流三相高壓配電網中的控制保護設備。主要用于斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。
本斷路器采用立柱型、干式結構，絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。
符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、
DL/T402、DL/T4.3以及企業標準OHX.520.701的要求。
四、主要技術參數：
1
額定電壓12KV
2
額定頻率50 Hz
3
額定電流630 A
4
額定短路開斷電流20KA
5
額定峰值耐受電流(峰值) 50KA
6
額定短時耐用受電流20 KA
7
額定短路關合電流(峰值) 50 KA
8
機械壽命10000time
9
額定短路開斷電流開斷次數30time
10
工頻耐壓(1min)：(濕) (干)相間、對地/斷口30/42/48 KV
11
雷電沖擊耐受用電流(峰值)相間、對地/斷口75/85 KV
12
二次回路1min工頻耐壓2KV
五、序號 項目
參數：
1
觸頭開距 9±1 mm
2
觸頭超行程2±0.5 mm
3
分閘速度1.0±0.2 m/s
4
合閘速度 0.6±0.2 m/s
5
觸頭合閘彈跳時間≤2 ms
6
相間中心距離340±1.5 mm
7
三相分合閘不同期性≤2 ms
六、開關操作：
1.斷路器經一新的小型化設計，采用全封閉結構，獨特的滅弧室封裝技術，密封性能好，有助于提高防潮、防凝露性能，適用于高溫、潮濕地區使用。
2.斷路器開斷性能穩定可靠，具有無燃燒，安全、免維護、體積小、重量輕、使用壽命長等特點。
3.斷路器可裝設二相CT，輸出二相電流供職能控制進行信息分析，實現過流保護功能。
4.斷路器內裝有合閘涌流消除裝置（復合控制器），不但能避免涌流引起的誤動作，而且正常工作時果電流脫扣器線圈不帶電，從而小車了脫扣器抖動可能引起的誤動作。
5.斷路器也可配置智能開關控制器，設有三段式電流保護，零序保護，重合閘、速斷保護等多種保護功能，它支持多種通訊協議，允許選用多種通訊方式構成通訊網，即可對開關進行本地手動或遙控操作，也可通過通訊網實現遠方遙控，如配用相應的重合器或分段器控制裝置，可作為重合器或分段器使用。
6.操動機構密封在開關箱體內部，可以有效地避免開關因長期戶外環境下面引起的機構銹蝕。
7.操動機構新穎、簡單、運行可靠、體積小，機械壽命可達1萬次。
七、工作原理
1.儲能過程
拉動機構手動儲能拉環，或給機構電動儲能信號，電機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保
持此能量。
2.合閘過程
合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂、連桿帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正常扣接使斷路器保持合閘狀態。
3.分閘過程
分閘室，拉動機械手動分閘拉環或機構電動分閘信號，機構的合閘報紙環節解扣，在觸頭壓力彈簧和分閘彈簧的作用下，機構輸出軸反向轉動，通過連桿，拐臂帶動滅弧室觸頭向下運動，懂靜觸頭分開，斷路器分閘。分閘狀態點開關分閘彈簧保持。
4.過流保護過程
配置電液互感器的斷路器，當流經斷路器主回路的電流超過互感器的額定值時，通過互感器副邊出5A電流，驅動機構內部過流脫扣器，斷路器分閘。
九、訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
十、售后服務：
我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
十一、產品生產實景圖：
