一、性能概述

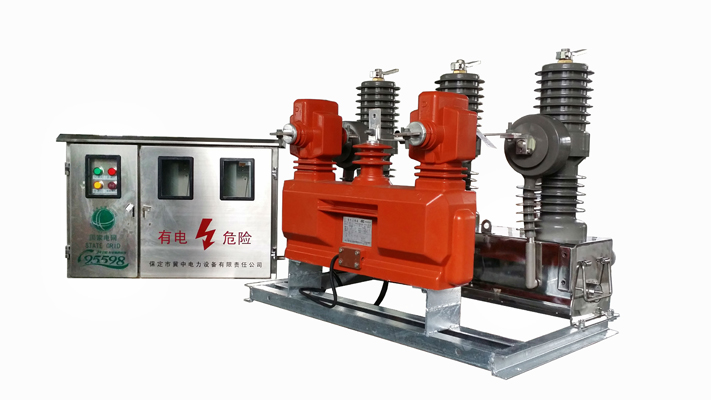

本型預付費組合互感器為干式整體澆注組合互感器作計量，配有單獨的開關，為分體式預付費組合互感器。適用于額定頻率50HZ，額定電壓10KV及以下戶外電力系統中作電能計量用，可為用戶提供0.2S級各種變化及雙變化的產品。YFJLSZ-10型預付費高壓計量裝置是由ZW32真空斷路器和干式整體澆注組合互感器及電能計量控制箱組成。此斷路器適用于農網配電系統，戶外變電站出線，城網中作為分段開關及工礦企業配電系統中作保護控制或電網頻繁操作的場所等來開斷，關合，電力系統中的負荷電流、過載電流及短路電流。預付費高壓真空斷路器廠家
干式整體澆注組合互感器是本廠根據電力供應安全穩定運行而研制的監測及計量用的產品，其結構特點為：采用具有耐電弧、耐紫外線、耐老化的瑞士產戶外環氧樹脂真空整體澆注而成，外形采用防雨傘裙，表面爬電距離大，憎水性強，抗震能力強。支柱與電流互感器溶為一體，從而減少了體積及重量。保證了高壓引線的可靠性，明了性。防竊電能力提高，取代了傳統箱體瓷瓶式結構，減少了內部高壓部件，增強了互感器的絕緣性能。
二、技術參數
1) 額定一次電壓：10kV、6kV;
2) 額定二次電壓：0.1kV;
3) 額定一次電流：5-800A;
4) 額定二次電流：5A或1A;
5) 電壓互感器的額定容量：20VA;
6) 電流互感器的額定容量：10VA;
7) 額定功率因數：0.8(滯后);
8) 額定絕緣水平：10kV產品:12/42/75 kV;
6kV產品:7.2/32/60 kV;
準確度等級：0.2級;0.2S級，0.5S級，0.5級;
9) 繞組溫升：≤55K;
10)整機工頻耐壓：10kV產品：一次對二次及地之間42kV，1分鐘，二次對地之間3kV，1分鐘;6kV產品：一次對二次及地之間38kV，1分鐘，二次對地之間2kV，1分鐘;
